Kisi-kisi Soal UTS Semester Gassal Kelas XII IPA & IPS SMA Al Azhar 1 Kebayoran

Latihan Soal Teknik konstruksi baja

Material utama pembentuk konstruksi baja adalah…..

A. cobal

B. besi

C. mangan

D. sulfur

E. fosfor

Material baja yang dapat meninggikan tegangan menggunakan bahan…..

A. sulfur dan fosfor

B. carbon dan silikon

C. mangan dan silikon

D. carbon dan mangan

E. carbon dan sulfur

Untuk melindungi baja profil dari korosi pada temperatur tinggi dilapisi dengan bahan …..

A. besi

B. carbon

C. aluminium

D. mangan

E. Posfor

Memanjangkan atau menyambung suatu obyek sampai batas obyek lain menggunakan perintah…..

A. line

B. offset

C. extend

D. hatch

E. arc

Diketahui luas bruto dari suatu penampang batang tarik = 300 mm2, maka luas penampang bersih menurut PPBBI adalah…..

A. 255 mm2

B. 250 mm2

C. 245 mm2

D. 240 mm2

E. 225 mm2

Latihan Soal Teknik konstruksi kayu

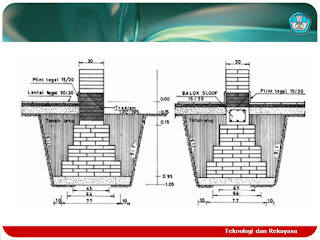

1. Jenis pondasi yang dibuat pada kedalaman tanah keras maksimal 1 meter adalah pondasi :

A. sumuran

B. langsung

C. tiang pancang

D. tidak langsung

E. pondasi setempat

2. Gambar yang dijadikan pedoman /acuan didalam membuat benda kerja adalah :

A. gambar kerja

B. gambar detail

C. proyeksi miring

D. gambar tampak

E. gambar potongan

3. Pada pekerjaan kayu untuk menggergaji bagian dada purus/pen, alat tangan yang tepat digunakan adalah :

A. gergaji gerek

B. gergaji tangan

C. gergaji potong

D. gergaji bentang

E. gergaji punggung

4. Dibawah ini alat pelindung diri manakah yang paling tepat dikenakan pekerja saat memasang kuda-kuda rumah :

A. sarung tangan, kaca mata, dan tutup telinga

B. sabuk pengaman, tutup telinga dan kaca mata

C. helmet, tutup hidung, sarung tangan dan kaca mata

D. sabuk pengaman, sepatu kerja,sarung tangan dan helm

E. tutup telinga, sarung tangan, sabuk pengaman dan kaca mata

5. Mur-baut bongkar pasang atau yang biasa disebut baut knockdown cocok digunakan untuk….

A. konstruksi perabot

B. konstruksi kuda-kuda

C. konstruksi rangka atap

D. konstruksi dinding penyekat

E. konstruksi kusen dan daun pintunya

Latihan Soal Teknik konstruksi batu dan beton

1.Jenis pensil di bawah ini termasuk jenis pensil yang lunak :

A. B dan 2B

B. 2B dan 3B

C. HB dan B

D. H dan HB

E. F dan B

2. Agregat halus ( pasir ) adalah butiran-butiran batuan dari desintegrasi batuan alam atau dengan memecah batuan yang berukuran / bergradasi ....

A. 0,14 – 0,30 mm

B. 0,14 – 0,60 mm

C. 0,14 – 1,20 mm

D. 0,14 – 2,4 mm

E. 0,14 – 4,8 mm

3. Pasir yang memenui syarat standar untuk membuat campuran spesi adalah ....

A. mengandung bahan-bahan kimia

B. mengandung bahan-bahan organik

C. butiran pasir gradasinya harus bervariasi

D. kadar air lumpur minimum 5% dari jumlah berat pasir basah

E. pasir laut yang berbentuk tajam dan keras

4. Pasangan pondasi batu kali menggunakan campuran spesi dengan perbandingan volume 1 : 5. Apabila dalam satu kali adukan digunakan pasir sebanyak 25 ember, maka harus diberikan semen sebanyak ....

A. 5 ember

B. 7,5 ember

C. 10 ember

D. 12,5 ember

E. 15 ember

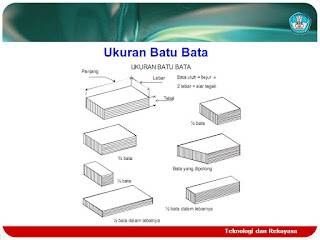

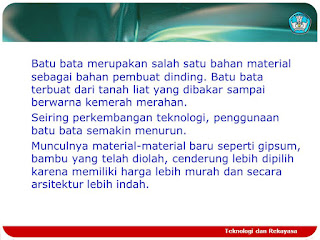

5. Ukuran batu bata yang standar adalah ....

A. 4 x 12 x 21 cm

B. 5 x 11 x 22 cm

C. 5 x 11 x 23 cm

D. 6 x 12 x 24 cm

E. 6 x 12 x 25 cm

Latihan Soal Teknik gambar bangunan

1. Untuk pembuatan pondasi, dengan kondisi lapisan tanah keras pada kedalaman antara 3 m sampai 5 m, supaya praktis dalam pelaksanaan maka cocok digunakan jenis pondasi ...

A. sumuran

B. tiang pancang

C. tiang straus

D. batu kali

E. batu bata

2. Dalam menggambar teknik, untuk membuat garis yang tidak lurus menggunakan mal ...

A. sablon

B. arsitek

C. huruf

D. lengkung

E. persegi

3. Besar reaksi pada tumpuan A dan B pada gambar berikut adalah ...

A. RA = 0,6 T dan RB= 1,4 T

B. RA = 0,8 T dan RB= 1,2 T

C. RA = 1,2 T dan RB= 0,8 T

D. RA = 1,4 T dan RB= 0,6T

E. RA = 1,6 T dan RB= 0,4 T

4. Perhatikan langkah-langkah menggambar berikut ini !

Buat sebuah lingkaran dengan jari-jari sembarang dan M titik pusat.

Buat garis tengah AB dan CD melalui M saling tegak lurus.Titik E terletak di tengah garis BM. Titik E sebagai pusat lingkaran dengan jari-jari ED, buat busur lingkaran ke arah MA memotong AB di F.

Maka garis DF merupakan sisi ...

A. segilima

B segienam

C. segitujuh

D. segidelapan

E. segisembilan

5. Sebuah segitiga siku-siku sejajar dengan bidang datar, hasil proyeksi dari tampak depan adalah...

A. segitiga ABC sejajar terhadap tiga bidang gambar

B. segitiga ABC miring terhadap tiga bidang gambar

C. sebuah garis tegaknya berimpit bidang gambar

D. sebuah garis miringnya sejajar ketiga bidang gambar

E. segitiga ABC berupa garis T

Latihan Soal Teknik furnitur

1. Sistem penggambaran, dimana pengamat berada di depan objek dan bidang proyeksi berada di belakang objek adalah sistem ….

A. proyeksi aksonometri

B. proyeksi oblique

C. proyeksi eropa

D. proyeksi amerika

E. proyeksi perspektif

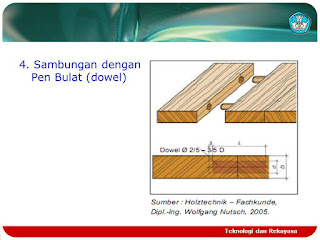

2. Jarak ujung – ujung pada konstruksi dengan dowel yaitu ….

A. 10-15 mm

B. 15-20 mm

C. 20-25 mm

D. 25-30 mm

E. 30-35 mm

3. Sebagai alternative konstruksi sebuah mebel yang relative besar, bisa dibongkar pasang dengan mudah yaitu dengan konstruksi ….

A. pen dan lubang

B. ekor burung

C. dowel

D. knock – down

E. lidah dan alur

4. Yang berhubungan dengan sambungan pen bulat/dowel dengan batang yang berulir adalah ….

A. melalui celah ulir udara dalam lubang dapat keluar

B. pada celah-celah ulir lem dapat berkumpul memperkuat sambungan

C. cara memasukan lebih mudah karena bidang gesernya sedikit

D. pen ini sukar dicabut

E. harganya lebih murah dan mudah didapat

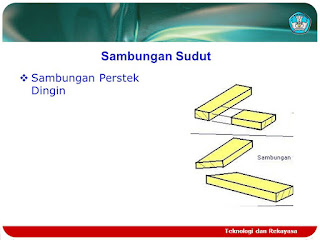

5. Sambungan yang baik untuk pembuatan rangka daun jendela adalah ….

A. pen tunggal tanpa spat pen

B. pen terbuka dengan verstek

C. pen tunggal dengan spat pen

D. pen ganda tanpa spatpen

E. ekor burung tersembunyi

Teknik bangunan merupakan disiplin keilmuan yang berhubungan dengan desain, perencanaan, konstruksi, dan pengelolaan infrastruktur seperti jalan raya, jembatan, bandara, kereta api, bangunan, bendungan, dan utilitas. Rekayasa konstruksi mempelajari aspek merancang seperti insinyur sipil dan fungsi situs manajemen konstruksi seperti manajer konstruksi.

Karena bangunan berkaitan dengan kemajuan peradaban manusia, maka dalam perjalanannya, manusia memerlukan ilmu atau teknik yang berkaitan dengan bangunan atau yang menunjang dalam membuat suatu bangunan. Perkembangan Ilmu pengetahuan tidak terlepas dari hal tersebut seperti halnya arsitektur, teknik sipil yang berkaitan dengan bangunan. Bahkan penggunaan trigonometri dalam matematika juga berkaitan dengan bangunan yang diduga digunakan pada masa Mesir kuno dalam membangun Piramida. Bahkan pada masa sekarang, bangunan bangunan berupa gedung tinggi dianggap merupakan ciri kemajuan peradaban manusia

Latihan Soal - Teori Kejuruan Teknik Plambing dan Sanitasi

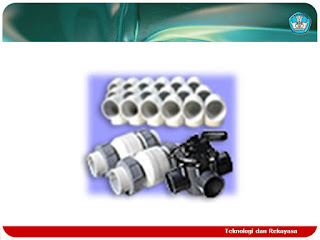

1. Jika jarak antara meter air dengan rumah sangat jauh dan berbelok belok, maka alat pemyambung yang paling banyak di gunakan adalah ....

A. shock

B. knee

C. tee

D. reducing

E. valve

2. Untuk menyambung pipa dengan jarak 100 m dan cenderung lurus, maka alat penyambung yang terbanyak adalah ....

A. socket

B. knee

C. tee

D. reducing socket

E. valve

3. Dalam pemasangan instalasi urinoir, urutan manakah yang paling benar dalam pelaksanaan pekerjaan tersebut ....

A. ukur tempat (dinding tembok) – pasang klos kayu – pasang urinoir – di perkuat dengan sekrup – pasang pipa pembuang – pasang pipa air bersih.

B. ukur tepat – pasang urinoir – pasang klos kayu – pasang sekrup – pasang pipa pembuang – pasang pipa air bersih.

C. pasang pipa pembuang – pasang pipa air pembersih – pasang klos kayu – pasang urinoir – di perkuat sekrup – ukur tempat.

D. ukur tempat – pasang pipa pembuang – pasang pipa air bersih – pasang urinoir – pasang sekrup – pasang klos kayu.

E. ukur tempat – pasang klos kayu – pasang urinoir – pasang sekrup – pasang pipa-pipa air.

4. Bagian terpenting dari sistem pembuangan adalah syphon/Trap, biasanya Syphon/Trap di pasang pada ....

A. wastafel, urinal, sink

B. wastafel, kloset, sink

C. wastafel, urinoir, bidets

D. wastafel, bath tub, sink

E. wastafel, sink, bak mandi

5. Dalam pemasangan wastafel ketinggiannya disesuaikan dengan ketinggian orang rata-rata, berapakah ketinggian pemasangan wastafel untuk orang Indonesia ....

A. ± 60 cm

B. ± 70 cm

C. ± 80 cm

D. ± 90 cm

E. ± 100 cm

6. Jika kita memasang instalasi air bersih pada bak mandi dengan pipa galvanis, peralatan tangan yang digunakan adalah ....

A. alat potong pipa, snei, kikir

B. cangkul, snei, gergaji

C. cetok, alat poting, snei

D. kikir, cutter, gergaji

E. gerenda, cutter, kikir

7. Dalam pekerjaan mengulir pipa ada beberapa alat yang digunakan, alat tersebut adalah ....
